Rozvaděče RST
Rozvaděče NN typu RST jsou určeny pro distribuční transformovny s transformátory do 630 kVA včetně.
Použití:
Rozvaděče RST se používají pro transformovny:
a) stožárové na příhradových stožárech
b) na sloupech z předpjatého betonu
ZÁKLADNÍ TECHNICKÉ ÚDAJE
Jmenovité napětí | 3×230/400V, TN-C-S |
---|---|
Kmitočet: | 50 Hz |
Jmenovitý proud hlavních přípojnic: | dle typu (630A nebo 1000A) |
Max. dynamický zkratový proud: | 36 kA (65 kA) |
Ochrana před nebezpečným dotykovým napětím dle ČSN 33 2000-4-41: |
samočinným odpojením od zdroje |
Krytí rozvaděče: | IP43/00 |
Rozměry: | dle typu |
Hmotnost: | dle typu |
SKŘÍNĚ
Skříně pro rozvaděče RST jsou obecně označovány jako SVS s doplňujícími písmeny, které blíže specifikují typ a materiál skříně. Označení N za lomítkem označuje materiál skříně – nerezový plech.
Popis:
Skříně jsou svařované z nerezového plechu třídy 17, na vnější straně s povrchovou úpravou práškovou barvou odstínu RAL 6011.
Dveře jsou ovládány tříbodovým systémem uzavírání s výkyvnou pákou, kterou lze zajistit uzamykací vložkou. Konstrukce dveří zabraňuje vnikání vody z dešťových a sněhových srážek. Optimální mikroklima ve skříni je zajištěno přirozeným průvanovým větráním, které zajišťují průduchy ve dveřích a čelech skříně. Pro jednoduché přichycení montážních roštů slouží příčně perforované lišty. Skříně jsou vybaveny samostatným zemnícím svorníkem. Všechny vodivé části a konstrukce skříně jsou vzájemně pospojovány s ochrannou svorkou. Dveře jsou opatřeny výstražnými tabulkami. Manipulace se skříněmi se provádí pomocí dvou závěsných ok.
Typ skříně | Určení | Transformátor |
---|---|---|
SVS-B/N | sloupy z předpjatého betonu | do 630 kVA |
SVS-P/N | příhradové stožáry | do 630 kVA |
SVS-U/N | sloupy z předpjatého betonu | do 400 kVA |
SMS/N | sloupy z předpjatého betonu | do 160 kVA |

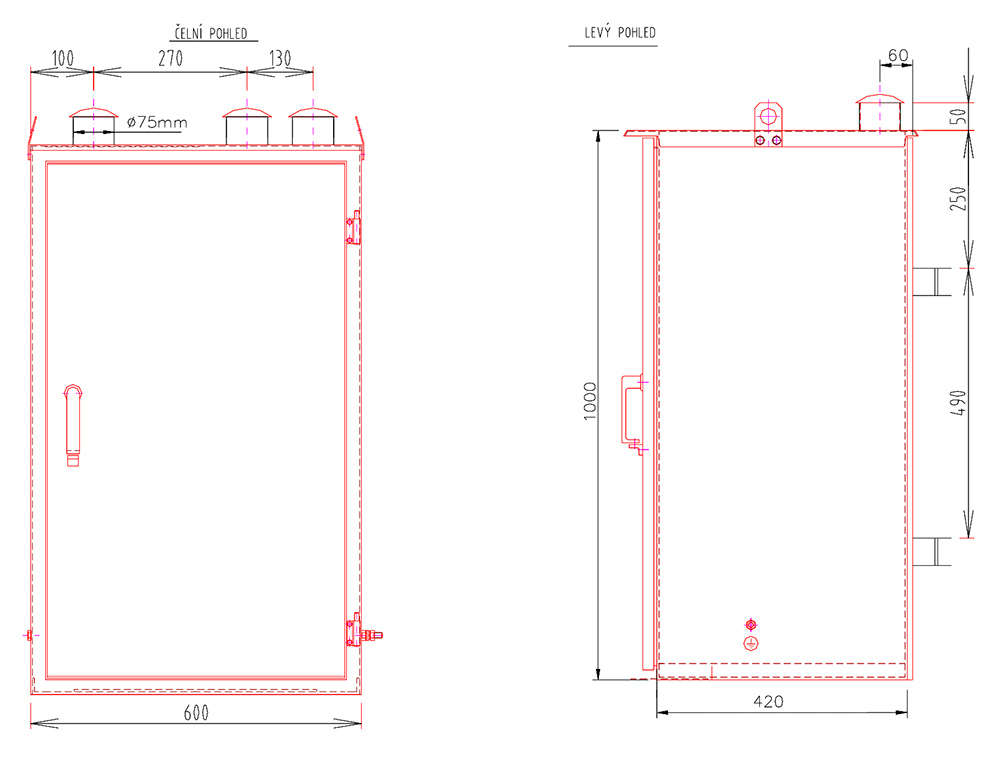

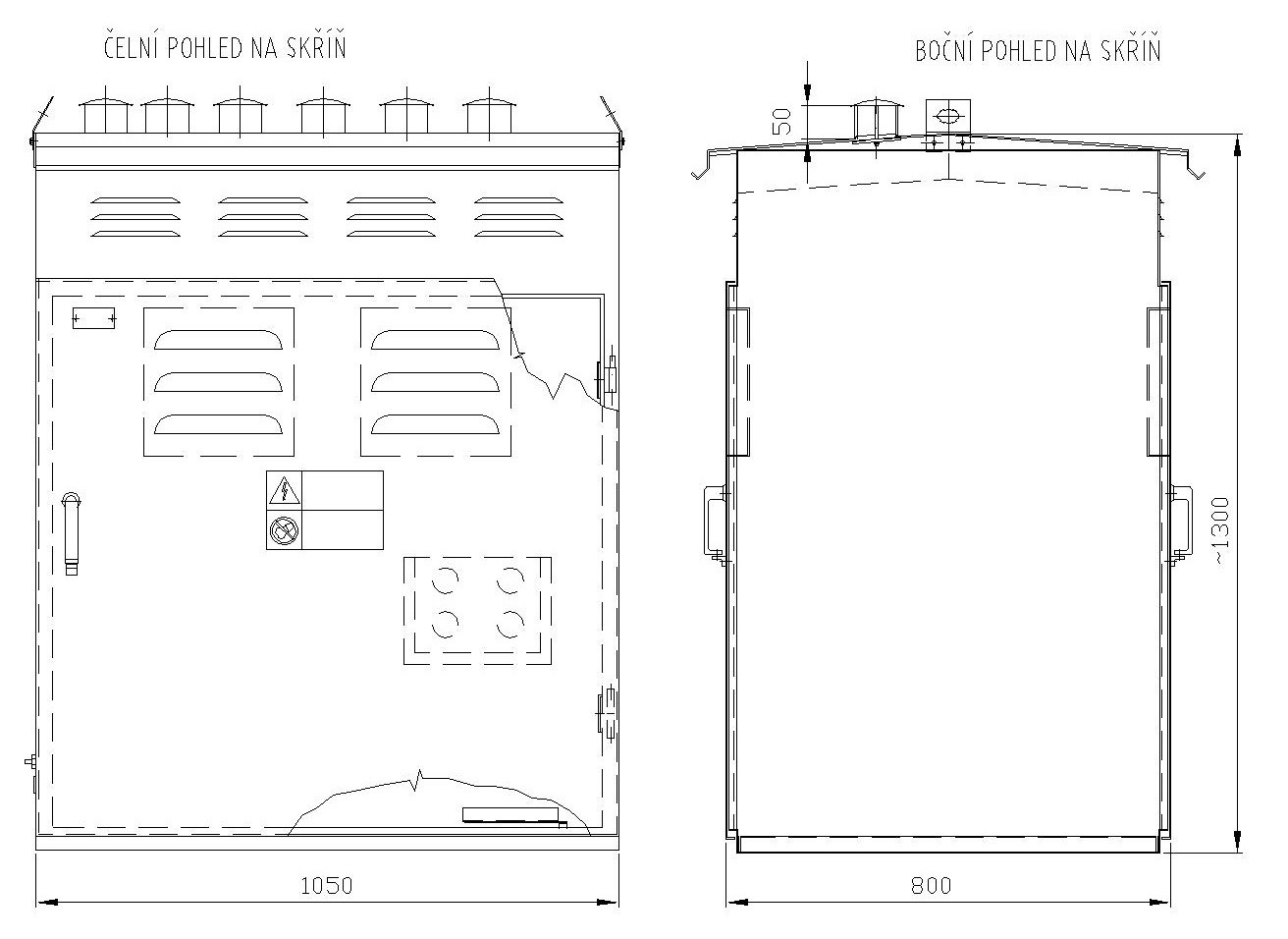

Rozměry skříně v mm | šířka | výška | hloubka |
---|---|---|---|
SVS-B/N oboustranná | 1050 | 1300 | 800 |
SVS-P/N oboustranná | 1050 | 1180 | 800 |
SVS-U/N jednostranná | 1050 | 1450 | 420 |
SMS/N jednostranná | 600 | 1000 | 370 |
TYPOVÉ ZNAČENÍ ROZVADĚČŮ RST
Rozvaděče se označují písmeny RST a kombinací znaků
Způsob značení:
RST – xx xx / x x x x
První znak před lomítkem udává jmenovitý proud přípojnic
01 | 100 A |
02 | 160 A |
04 | 400 A |
06 | 630 A |
10 | 1000 A |
Druhý znak před lomítkem označuje jmen. proud hlavního jističe
04 | 40 A | 40 | 400 A |
08 | 80 A | 50 | 500 A |
10 | 100 A | 63 | 630 A |
16 | 160 A | 80 | 800 A |
25 | 250 A | 99 | 1000 A |
31 | 315 A |
První znak za lomítkem určuje způsob jištění vývodů
0 | bez jištění |
1 | s jističi |
2 | s pojistkami |
3 | s pojistkovými lištami |
4 | s pojistkovými odpínači |
Druhý znak za lomítkem určuje počet vývodů (vč.rezervních pozic)
Třetí znak za lomítkem určuje způsob měření elektrické energie
0 | bez měření spotřeby elektřiny, bez MTP |
1 | přímé měření spotřeby elektřiny |
2 | MTP cejchované pro nepřímé měření spotřeby elektřiny (fakturační měření) |
3 | MTP pro distribuční měření spotřeby elektřiny neb pro univerzální monitor (např.MEg 40) |
4 | 2 sady MTP (např.pro fakturační neb distribuční měření + další měření) |
Čtvrtý znak za lomítkem určuje číslo schématu zapojení (1 až 5)
Bude-li požadována výroba rozvaděče jiného zapojení, použije se označení „6“ a požadované zapojení bude přílohou k objednávce
ZÁKLADNÍ SCHÉMATA ZAPOJENÍ ROZVADĚČŮ RST – PŘÍLOHA C NORMY PNE 35 7149 ed.3
Bez jištění
Jištěné vývody
Bez jištění vývodů
Jištěné vývody
Jištěné vývody

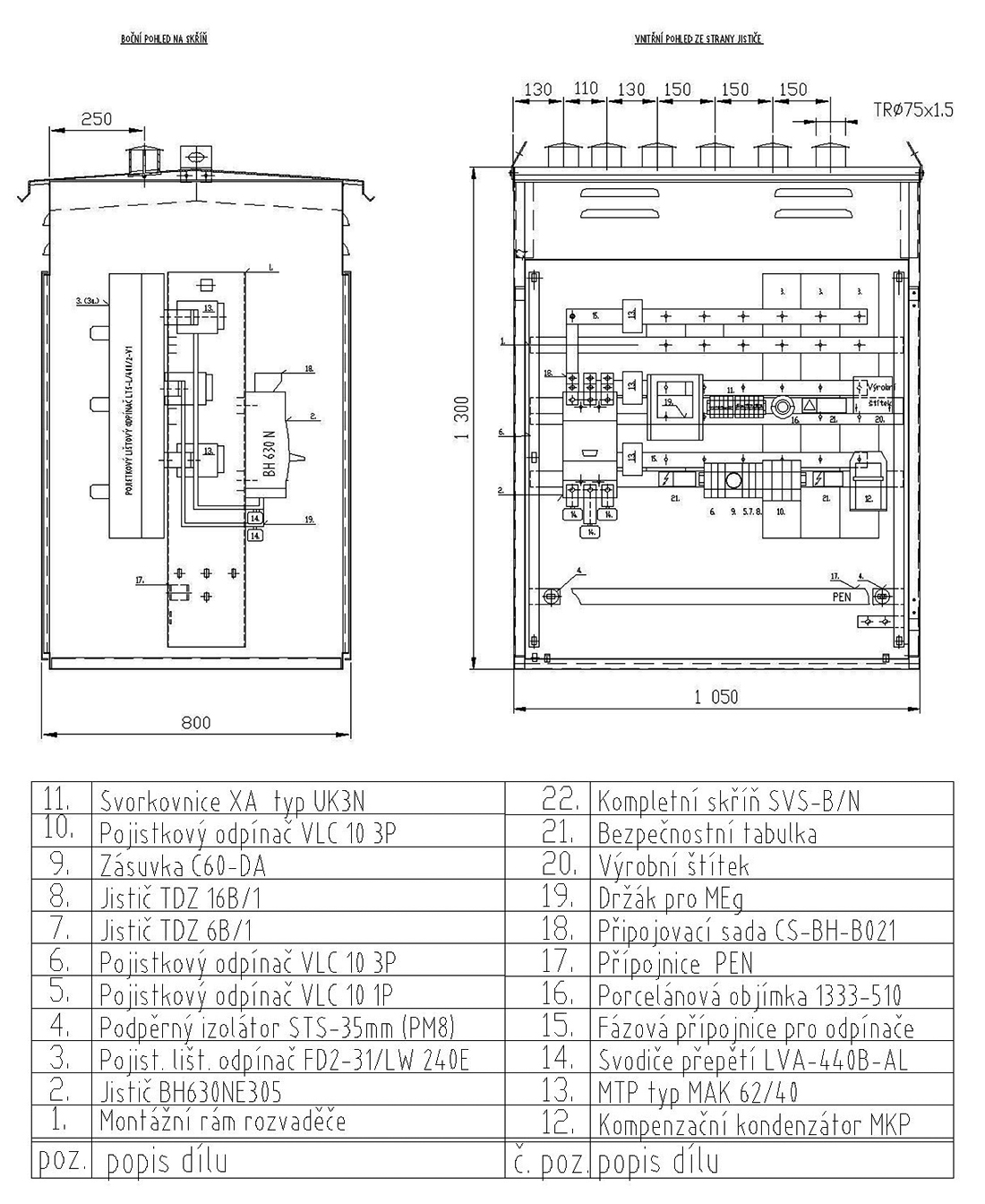

POPIS ROZVADĚČE
Rozvaděče jsou vyráběny a konstruovány dle ČSN EN 61 439-1, ČSN EN 61 439-5, ČSN EN 50300 a PNE 35 7149.
Přívodní část je osazena jističem BH630NE305 s výměnnými spouštěmi 250A, 400A a 630A nebo jističem BL1000SE305 se spouští 1000A.
Vývodová část je osazena pojistkovými lištovými odpínači 400A nebo 160A.
Rozvaděče jsou osazeny měřící ústřednou. K dalšímu vybavení patří jednofázová zásuvka, osvětlení, přepěťové ochrany, kondenzátor pro kompenzaci transformátoru vč. jištění.
PŘÍPOJNICE, PŘIPOJOVÁNÍ KABELŮ
Přípojnice do 630 A:
- fázové 3 x Cu 30/10 mm
- nulová 1 x Cu 40/5 mm
Přípojnice do 1000 A:
- fázové 3 x Cu 50/10mm
- nulová 1 x Cu 40/8mm
Přívodní kabely se připojují do připojovacích sad hlavního jističe.
Vývodové kabely se připojují přímo do V-svorek pojistkových lištových odpínačů.
UZEMNĚNÍ
Skříň má samostatný zemnící šroub. Jednotlivé vodivé části rozvaděče jsou mezi sebou vzájemně vodivě spojeny.
ZKOUŠENÍ, PŘEJÍMKA ROZVADĚČE
U všech vyrobených rozvaděčů jsou výrobcem prováděny kusové zkoušky podle ČSN EN 61 439-1. Na žádost zákazníka je možno provést osobní přejímku rozvaděče u výrobce.
SKLADOVÁNÍ, BALENÍ, DOPRAVA
Rozvaděče lze skladovat ve venkovních prostorách dle PNE 330000-2, bez nebezpečí mechanického poškození, s teplotou vzduchu od –33°C do 40°C. Skříně jsou baleny a přepravovány na dřevěných EUR paletách.
Samostatné montážní rámy se dodávají na vratných přepravních stojanech ve smršťovací folii. Je nutno je skladovat v suchých bezprašných prostorách, bez nebezpečí mechanického poškození. Rozvaděče RST lze dopravovat nekrytými dopravními prostředky, samostatné montážní rámy je nutno dopravovat krytými dopravními prostředky. Proti posunu při dopravě je nutno skříně i montážní rámy bezpečně fixovat.
MONTÁŽ A KOTVENÍ ROZVADĚČŮ
Po dodání rozvaděče na místo stavby trafostanice se nejdříve provede osazení a přišroubování skříně na nosnou konstrukci. V případě použití kabelového zákrytu se provede jeho montáž po připojení kabelů.
OBSLUHA A ÚDRŽBA
Obsluhu rozvaděčů smějí provádět osoby s požadovanou odbornou kvalifikaci podle ČSN EN 50 110-1. Údržba těchto rozvaděčů se provádí dle platných ČSN.
PRŮVODNÍ DOKUMENTACE
Ke každému rozvaděči se dodává:
- Schéma rozvaděče
- Prohlášení o shodě
- Protokol o kusové zkoušce rozvaděče
- Návod k použití jističe a nadproudové spouště BH (BL)
- Pracovní postup pro manipulaci a montáž nerezových skříní
PŘÍSLUŠENSTVÍ
Ke každé skříni lze objednat kabelový zákryt nebo podstavec pod skříň.
ZÁRUČNÍ PODMÍKY
Výrobce rozvaděčů poskytuje standardně na všechny výrobky záruku v délce dvou let.
Možnost prodloužení záruční lhůty bude řešeno dohodou.
OBJEDNÁVÁNÍ ROZVADĚČŮ
Rozvaděče se objednávají dle typového značení uvedeného v bodě 4 a dle formuláře „Specifikace rozvaděče NN typ RST“. Ve formuláři se vyplní křížkem jednotlivá políčka dle požadavku objednavatele. V případě atypického provedení je nutno dodat doplňující schémata zapojení, případně doplňující údaje pro výrobu. Dle formuláře (viz strana 8) se objednává i příslušenství ke skříním (kabelový zákryt a nebo podstavec).
OBJEDNÁVKOVÝ FORMULÁŘ PRO ROZVADĚČE NN TYPU RST
PŘÍSLUŠENSTVÍ SKŘÍNÍ RST

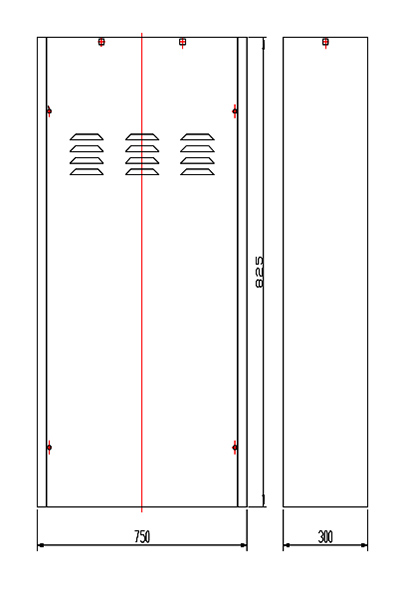

KABELOVÝ ZÁKRYT PRO SKŘÍNĚ
SVS-P/B NEREZ
(Číslo SAP pro KZ SVS-P/B 1002806170)

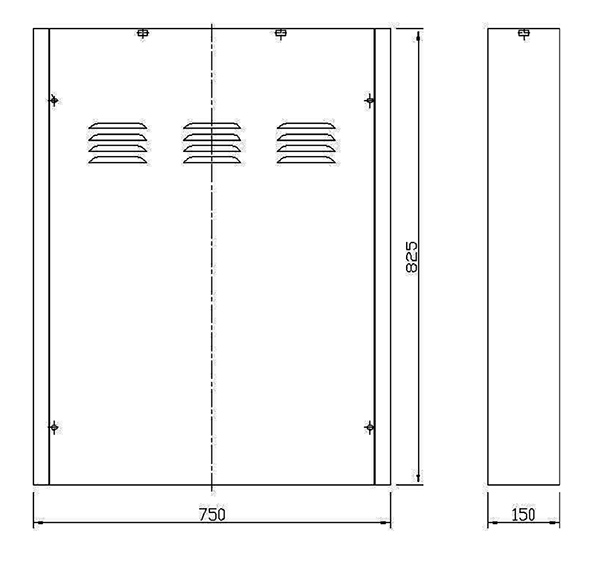

KABELOVÝ ZÁKRYT PRO SKŘÍNĚ
SVS-U/N
(Číslo SAP pro KZ SVS-U/N 1002806190)

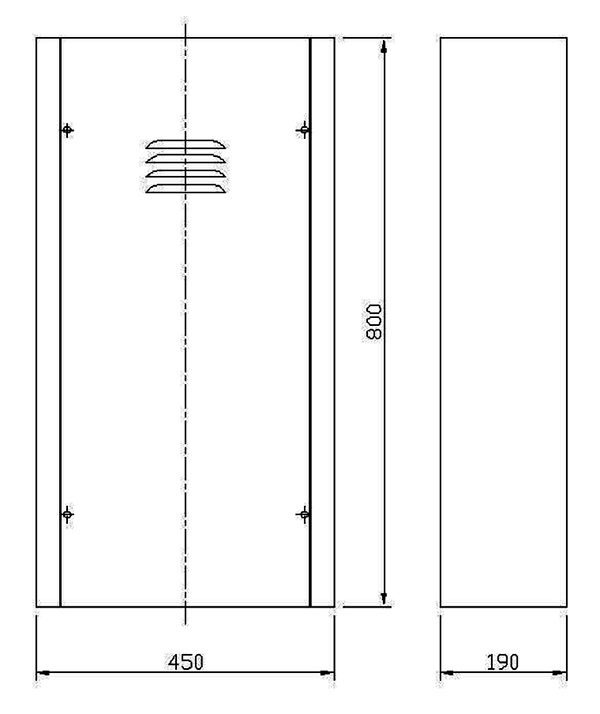

KABELOVÝ ZÁKRYT PRO SKŘÍNĚ
SVS-SMS
(Číslo SAP pro KZ SVS-SMS/N 1002806160)

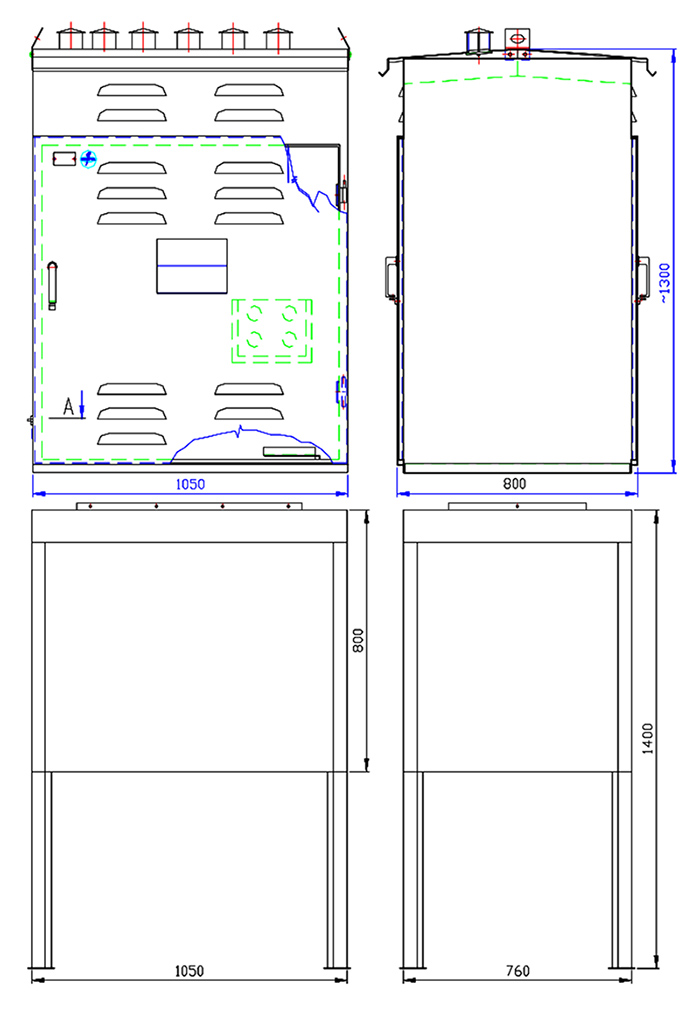

PODSTAVEC POD SKŘÍNĚ
SVS-B(P)/N
(Číslo SAP pro podstavec B, P 1002806200)
ZÁKLADNÍ A ODVOZENÉ TYPY ROZVADĚČŮ RST
Rozvaděče RST 630A ve skříni SVS-B/N
Typ skříně | Číslo SAP | |
---|---|---|
RST 0625/4335, SVS-B | vývody 3x 400 A | 1002804130 |
RST 0625/4435, SVS-B | vývody 4x 400 A | 1002804140 |
RST 0625/4535, SVS-B | vývody 5x 400 A | 1002804150 |
RST 0625/4635, SVS-B | vývody 6x 400 A | 1002804160 |
RST 0625/4735, SVS-B | vývody 7x 400 A | 1003113260 |
RST 0625/4835, SVS-B | vývody 8x 400 A | 1003113270 |
RST 0625/4935, SVS-B | vývody 7x 400 A + 2x 160 A | 1003113280 |
RST 0625/4035, SVS-B | vývody 6x 400 A + 4x 160 A | 1003113290 |
RST 0640/4335, SVS-B | vývody 3x 400 A | 1002804190 |
RST 0640/4435, SVS-B | vývody 4x 400 A | 1002804200 |
RST 0640/4535, SVS-B | vývody 5x 400 A | 1002804210 |
RST 0640/4635, SVS-B | vývody 6x 400 A | 1002804220 |
RST 0640/4735, SVS-B | vývody 7x 400 A | 1003113300 |
RST 0640/4835, SVS-B | vývody 8x 400 A | 1003113310 |
RST 0640/4935, SVS-B | vývody 7x 400 A + 2x 160 A | 1003113320 |
RST 0640/4035, SVS-B | vývody 6x 400 A + 4x 160 A | 1003113330 |
RST 0663/4335, SVS-B | vývody 3x 400 A | 1002804250 |
RST 0663/4435, SVS-B | vývody 4x 400 A | 1002804260 |
RST 0663/4535, SVS-B | vývody 5x 400 A | 1002804270 |
RST 0663/4635, SVS-B | vývody 6x 400 A | 1002804280 |
RST 0663/4735, SVS-B | vývody 7x 400 A | 1003113340 |
RST 0663/4835, SVS-B | vývody 8x 400 A | 1003113350 |
RST 0663/4935, SVS-B | vývody 7x 400 A + 2x 160 A | 1003113360 |
RST 0663/4035, SVS-B | vývody 6x 400 A + 4x 160 A | 1003113370 |
Rozvaděče RST 1000A ve skříni SVS-B/N
Typ skříně | Číslo SAP | |
---|---|---|
RST 1063/4335, SVS-B | vývody 3x 400 A | |
RST 1063/4435, SVS-B | vývody 4x 400 A | |
RST 1063/4535, SVS-B | vývody 5x 400 A | |
RST 1063/4635, SVS-B | vývody 6x 400 A | |
RST 1063/4735, SVS-B | vývody 7x 400 A | |
RST 1063/4835, SVS-B | vývody 8x 400 A | |
RST 1063/4935, SVS-B | vývody 7x 400 A + 2x 160 A | |
RST 1063/4035, SVS-B | vývody 6x 400 A + 4x 160 A | |
RST 1099/4335, SVS-B | vývody 3x 400 A | |
RST 1099/4435, SVS-B | vývody 4x 400 A | |
RST 1099/4535, SVS-B | vývody 5x 400 A | |
RST 1099/4635, SVS-B | vývody 6x 400 A | |
RST 1099/4735, SVS-B | vývody 7x 400 A | |
RST 1099/4835, SVS-B | vývody 8x 400 A | |
RST 1099/4935, SVS-B | vývody 7x 400 A + 2x 160 A | |
RST 1099/4035, SVS-B | vývody 6x 400 A + 4x 160 A |
Rozvaděče RST 630A ve skříni SVS-P/N
Typ skříně | Číslo SAP | |
---|---|---|
RST 0625/4335, SVS-P | vývody 3x 400 A | 1003112950 |
RST 0625/4435, SVS-P | vývody 4x 400 A | 1003112960 |
RST 0625/4535, SVS-P | vývody 5x 400 A | 1003112970 |
RST 0625/4635, SVS-P | vývody 6x 400 A | 1003112980 |
RST 0625/4735, SVS-P | vývody 5x 400 A + 2x 160 A | 1003113690 |
RST 0625/4835, SVS-P | vývody 4x 400 A + 4x 160 A | 1003113700 |
RST 0640/4335, SVS-P | vývody 3x 400 A | 1003113710 |
RST 0640/4435, SVS-P | vývody 4x 400 A | 1003113720 |
RST 0640/4535, SVS-P | vývody 5x 400 A | 1003113730 |
RST 0640/4635, SVS-P | vývody 6x 400 A | 1003113740 |
RST 0640/4735, SVS-P | vývody 5x 400 A + 2x 160 A | 1003113750 |
RST 0640/4835, SVS-P | vývody 4x 400 A + 4x 160 A | 1003113760 |
RST 0663/4335, SVS-P | vývody 3x 400 A | 1003113770 |
RST 0663/4435, SVS-P | vývody 4x 400 A | 1003113790 |
RST 0663/4535, SVS-P | vývody 5x 400 A | 1003113810 |
RST 0663/4635, SVS-P | vývody 6x 400 A | 1003113820 |
RST 0663/4735, SVS-P | vývody 5x 400 A + 2x 160 A | 1003113830 |
RST 0663/4835, SVS-P | vývody 4x 400 A + 4x 160 A | 1003113850 |
Rozvaděče RST 1000A ve skříni SVS-P/N
Typ skříně | Číslo SAP | |
---|---|---|
RST 1063/4335, SVS-P | vývody 3x 400 A | |
RST 1063/4435, SVS-P | vývody 4x 400 A | |
RST 1063/4535, SVS-P | vývody 5x 400 A | |
RST 1063/4635, SVS-P | vývody 6x 400 A | |
RST 1063/4735, SVS-P | vývody 7x 400 A | |
RST 1063/4835, SVS-P | vývody 8x 400 A | |
RST 1063/4935, SVS-P | vývody 7x 400 A + 2x 160 A | |
RST 1063/4035, SVS-P | vývody 6x 400 A + 4x 160 A | |
RST 1099/4335, SVS-P | vývody 3x 400 A | |
RST 1099/4435, SVS-P | vývody 4x 400 A | |
RST 1099/4535, SVS-P | vývody 5x 400 A | |
RST 1099/4635, SVS-P | vývody 6x 400 A | |
RST 1099/4735, SVS-P | vývody 7x 400 A | |
RST 1099/4835, SVS-P | vývody 8x 400 A | |
RST 1099/4935, SVS-P | vývody 7x 400 A + 2x 160 A | |
RST 1099/4035, SVS-P | vývody 6x 400 A + 4x 160 A |
